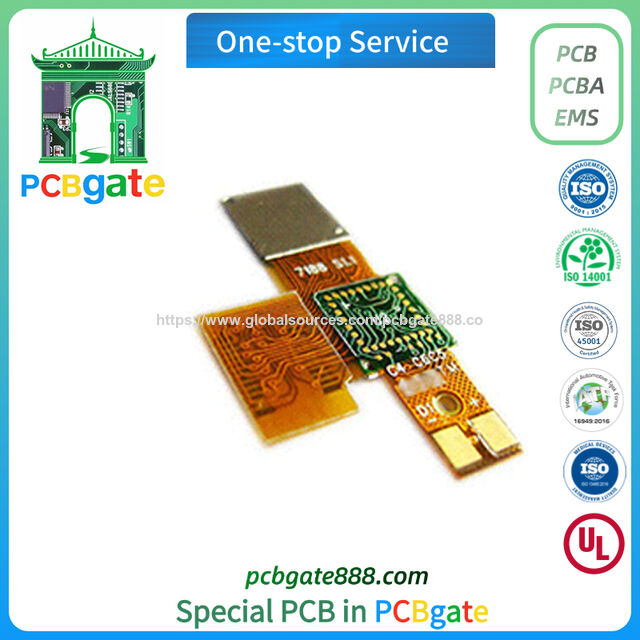

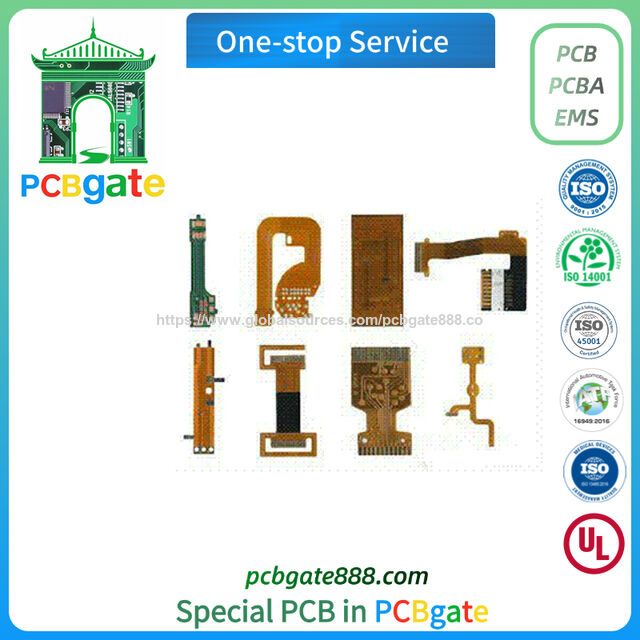

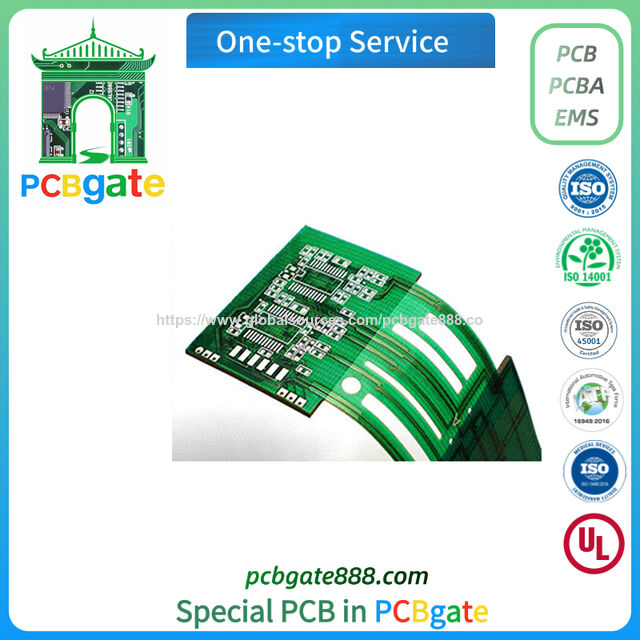

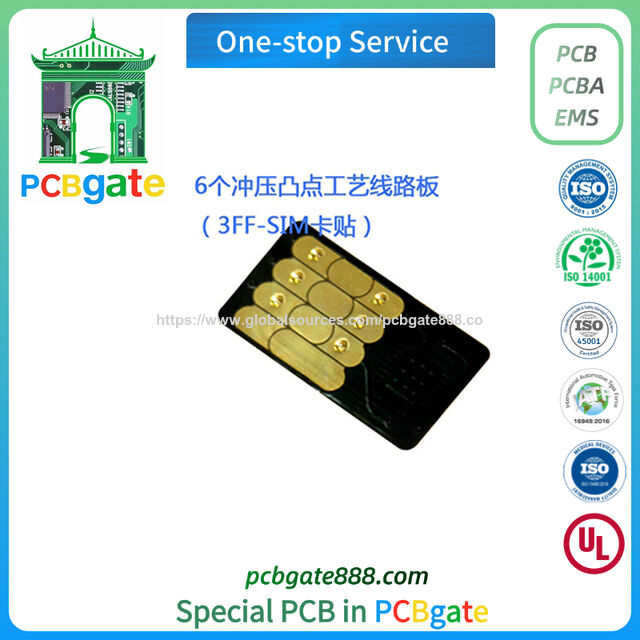

لوحة دوائر مرنة FPC ENIG، موصل لوحة الدوائر، وحدة لمس لنقل الإشارات عالي السرعة وإمداد الطاقة

US$ 5

1–999 قطعة
US$ 0.5

1000–4999 قِطَع
US$ 0.4

5000–9999 قِطَع
US$ 0.3

10000–49999 قِطَع
US$ 0.1

≥50000 قِطَع

سمة المنتج

ميزة: ثنائي الوصول PCB مرن, ثنائي الفينيل متعدد الكلور على الوجهين, ثنائي الفينيل متعدد الكلور أحادي الجانب, ثنائي الفينيل متعدد الكلور المرن المنفصل

طبقات: طبقة مزدوجة, متعدد الطبقات, طبقة واحدة

تطبيق: الإلكترونيات الاستهلاكية, جهاز إلكتروني

مدة التجهيز: 5 – 7 أيام

ShenZhen XinDaXing Electric Technology Co.,Ltd.

نوع العمل: , مصدر, بائع على الإنترنت, موزع, شركة تجارية, الشركة المصنعة

High

معدل الاستجابة

≤24 h

وقت الاستجابة

700 إلى 749

الموظفون

منشور الشركة/المنتج

7124.13 KB

زور المتجر

التركيز

شهادات المنتج

REACH

From 2024/11/28
UL

From 2023/06/13

معلومات المنتج

ENIG مرنة الكلور fpc لوحة الدوائر موصل وحدة تعمل باللمس لنقل الإشارات عالية السرعة وإمدادات الطاقة

مقدمة شركة مجموعة لببجيت

تعريف المنتج:

إن وحدة موصل لوحة الدوائر المرنة التي تعمل باللمس لنقل الإشارات بسرعة عالية وإمدادات الطاقة هي وحدة هندسية إلكترونية خاصة ، وهي مكون أساسي لتحقيق نقل إشارة عالي السرعة وإمدادات طاقة مستقرة في المعدات الإلكترونية.

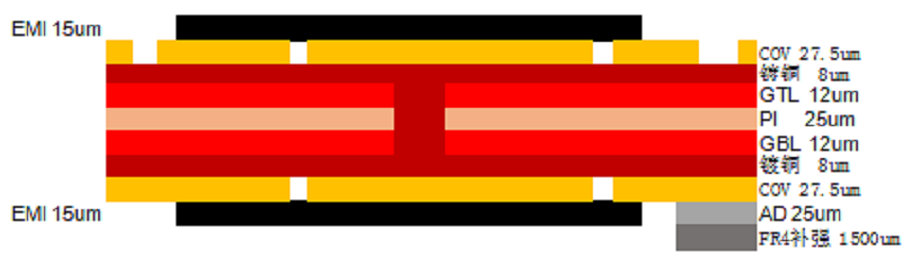

هيكل تكديس المنتج:

ثقب المنتج:

الحد الأدنى لقطر الثقب المعدني: 0.4 ± 0.075;

الحد الأدنى لقطر الثقب غير المعدني: 1.7 ± 0.05

قناع لحام المنتج والحرف:

فتح إصبع الذهب: 9.03*2.07

عرض/ارتفاع خط الحرف: 0.14*1.15 حرفًا

أبعاد المنتج النهائي: 254*119.99

عملية السطح: غمر الذهب

اختبار وظيفي: اختبار الدائرة المفتوحة والقصيرة ،

اختبار الموثوقية: اختبار الصدمة الحرارية ، اختبار الصبغة ، اختبار قوة التقشير المعزز

أبرز المنتجات:

خاصة في الحالات التي تتطلب إرسال إشارة عالي السرعة وإمدادات طاقة مستقرة ، مثل المعدات الطبية ، إلكترونيات السيارات ، إلخ. يمكن أن توفر اتصالًا موثوقًا وأداء مستقرًا لتلبية مختلف متطلبات التطبيق المعقدة والمطلبية

-كتب من قبل ..

الصنف	المواصفات
مواد	كيسي ، FR1 ، من من الألومنيوم ، والسيراميك ، والرقائق المدعومة من المعدن ، وما إلى ذلك. كما تصنع الأواني الفخارية ، والتاكونية ، والروجرز ، وما إلى ذلك.
ملاحظات	يتوفر Tg CCL عالي الجودة (Tg>= 170 ℃)
سمك لوح الانتهاء	0.2 1.2-6.00 (8 مل-126 مل)
إنهاء السطح	إصبع ذهبي (>= 0.13um) ، ذهب غمر (0.025-0075um) ، ذهب مطلي (0.025-3.0um) ، هاسل (5-20um) ، OSP(0.2-0.5um)
الشكل	التوجيه ، لكمة ، قطع الخامس ، الشطب
معالجة السطح	قناع لحام (أسود ، أخضر ، أبيض ، أحمر ، أزرق ، سمك> = 12um ، كتلة ، بغا)
	الشاشة الحريرية (الأسود والأصفر والأبيض)
	قناع قابل للقشر (أحمر ، أزرق ، سمك> = 300um)
الحد الأدنى الأساسي	0.075 (3 مل)
سمك النحاس	1x2 أونصة دقيقة ؛ 12 أونصة كحد أقصى
دقيقة عرض التتبع وتباعد الخط	0.075 في/0.1 (3 مل)
قطر ثقب دقيقة للحفر باستخدام الحاسب الآلي	0.1 (4 مل)
قطر ثقب دقيقة لللكم	0.6 أو (35 مل)
أكبر حجم لوحة	610 ، × 508 *
موضع الفتحة	/-0.075 (3 مل) حفر باستخدام الحاسب الآلي
عرض موصل (W)	+/-0.05 + (2 مل) أو-20 ٪ من الأصل
قطر الفتحة (H)	PTHL: /-0.075 (3 مل)
قطر الفتحة (H)	غير PTHL: /-0.05 (2 مل)
مخطط التسامح	/-0.1 4.1 (5 مل) التوجيه باستخدام الحاسب الآلي
السداج واللف	0.75 ٪
مقاومة العزل	10Kohm-20Mohm
التوصيل	> 50ohm
جهد اختبار	10-300 فولت
حجم لوحة	110 × 100 (دقيقة)
حجم لوحة	660x600 (بحد أقصى)
تسجيل خاطئ بطبقة طبقة	4 طبقات: 0.15 (6mil) كحد أقصى
تسجيل خاطئ بطبقة طبقة	6 طبقات: 0.25 (10 مل) كحد أقصى
تباعد دقيقة بين حافة الثقب ونمط الدوائر للطبقة الداخلية	0.25 (10 مل)
دقيقة التباعد بين مخطط اللوحة إلى نمط الدوائر للطبقة الداخلية	0.25 (10 مل)
مجلس سمك التسامح	4 طبقات: /-0.13 (5 مل)

سعة مرنة من الرصاص

مواصفات تقنية FPC
الأصناف	القدرات
طبقات	FPC: من 1 إلى 6 طبقات ، فليكس صلب: من 2 إلى 10 طبقات
المواد الأساسية العادية	كابتون ، بوليميد (بي) ، بوليستر (حيوان أليف)
سمك قاعدة النحاس	1-3 أونصة إلى 8 أونصة
سمك المواد الأساسية العادية	12.5um إلى 50um(FPC)
	0.1 ، إلى 3.2 ، (صلب)
سمك غطاء منتظم	من 27um إلى 50um
سمك لاصق عادي	من 12um إلى 25um
فيا أعمى أو دفن	نعم
السيطرة على مقاومة	نعم
الحد الأدنى لعرض الخط/التباعد	0.04 ، ، 0.04 ، 0.04
تشطيب السطح	بالكهرباء ني/أو (فلاش الذهب/الذهب الناعم/الذهب الصلب) ، نيغ ، هاسل ، القصدير الغمر ، OSP
تصنيع مخطط	قطع يموت ، قطع الليزر ، التوجيه باستخدام الحاسب الآلي ، تسجيل الخامس
ثقب إلى الحافة (أداة صلبة/قطع القالب)	± 0.1/± 0.2
من الحافة إلى الحافة (أداة صلبة/قطع القالب)	± 0.05/± 0.2
الدائرة إلى الحافة (أداة صلبة/قطع القالب)	± 0.07/± 0.2

معلومات الشحن

فوب ميناء شنتشن	المهلة 7-15 أيام
الوزن لكل وحدة 1.0 كجم	الأبعاد لكل وحدة 7.2 × 3.2 × 0.06 سم
كود هتس 8517.79.90 00	وحدات لكل كرتونة تصدير 36.0
أبعاد كرتون التصدير لتر/واط/ساعة 58.0 × 26.0 × 36.0 سنتيمتر	وزن كرتون التصدير 0.1 كجم

اتصل بنا:

البريد الإلكتروني: من من من من

سكايب: zenglia666

الهاتف المحمول/ويتشات/واتساب: 86 15919476409

الموقع: من

أسواق التصدير الرئيسية

-أمريكا الشمالية

-أوروبا الغربية

-آسيا

-أستراليا

-وسط/أمريكا الجنوبية

-أوروبا الشرقية

-الشرق الأوسط/أفريقيا

-روسيا ؛ النرويج

Technical Specification

120.60kb

عرض المزيد

معلومات الشحن

ميناء FOB: شنتشن
مدة التجهيز: 5–7 أيام
الوزن لكل وحدة: 10.0 غرام
الابعاد لكل وحدة: 10.0 x 5.0 x 0.16 سنتيمترات
رمز US HTS: 8534.00.90 00
وحدات في علبة التصدير: 5000.0
ابعاد علبة التصدير: 44.0 x 30.0 x 34.0 سنتيمترات
وزن علبة التصدير: 5.0 كيلوغرامات

أساسيات الأسواق الخارجية

- آسيا
- أوروبا الغربية
- أمريكا الشمالية
- أوروبا الشرقية
- منتصف الشرق/أفريقيا
- وسط/أمريكا الجنوبية
- أستراليا
